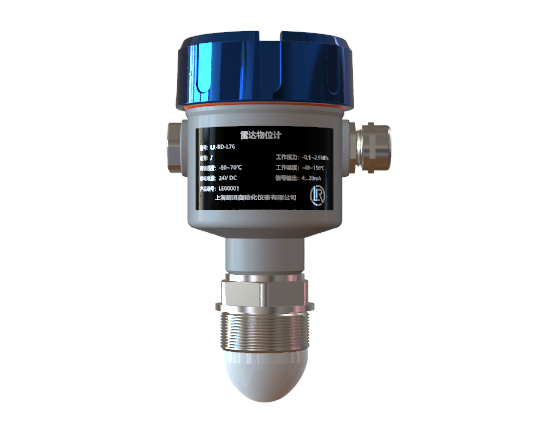

80G 雷达物位计，调频连续波（FMCW）技术
天线发射高频的调频雷达信号，雷达信号的频率线性增加。发射的雷达信号经被测量介质反射后由同一天线接收。在同一时刻，发射信号频率与接收信号频率的频率差与被测距离成正比。采集到频率差信号，经快速傅里叶变换（FFT）得到反射回波的频谱，并以此计算得出待测目标的距离。
优点
80G 雷达相较于 26G 或 6G 雷达，具有频率更高，波长更短，波束角更小，能量更加集中的特点；加上 FWCW 技术，使其具有以下特点：
量程大，盲区小，
波束角小，天线尺寸小，便于安装，
受罐体接管尺寸，障碍物影响小，
测量精度高，抗干扰能力强，可靠性高。
LRRD81 | LRRD82 | |
|  | |
应用 | 液体 | 液体 适合强腐蚀性液体 蒸汽、泡沫 |
测量范围 | 0…30m / 0…100m | 0…30m |
测量精度 | ±2mm / ±10mm | ±2mm |
过程温度 | -40…+130 ℃ -40…+200 ℃ | -40…+130 ℃ -40…+200 ℃ |
过程压强 | -1…+1 bar | -0.1…+25 bar |
频 率 | 80GHz | 80GHz |
信号输出 | (4～20)mA / HART RS485 / MODBUS 协议 | (4～20)mA / HART RS485 / MODBUS 协议 |
安装形式 | 螺纹 | 法兰 |
防护等级 | IP66 | IP66 / IP67 |
